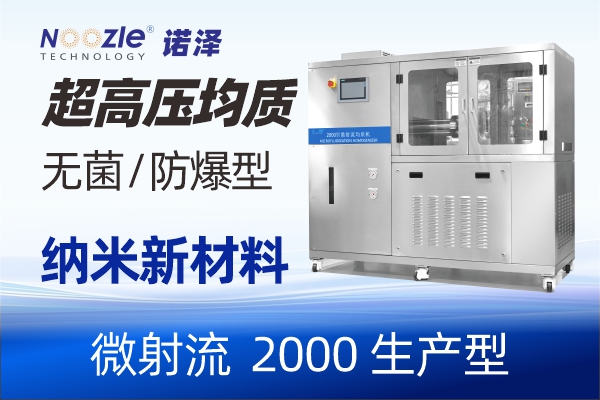

在新材料产业向纳米化、精细化、高性能化升级的浪潮中，微射流均质机凭借超高压、强剪切、窄粒径分布的技术优势，突破传统分散设备瓶颈，成为碳基材料、半导体抛光液、新能源电极、金属纳米粉体、功能陶瓷等领域不可或缺的关键装备。从实验室研发到工业化量产，它以纯物理、高精度、低污染的特点，重新定义材料分散与制备标准，助力高端材料性能跨越式提升。
微射流均质机以超高压（100–400 MPa）为动力，将物料泵入金刚石交互容腔的微米级通道（50–200 μm），物料经加速形成数百米 / 秒高速射流，在腔体内产生剪切、撞击、空化三重协同效应，瞬间打破颗粒团聚、细化粒径至50–200 nm，并实现PDI<0.2的极窄分布。
纯物理作用：无化学添加剂，避免材料污染与成分改变，保持材料本征性能。
金刚石腔体：耐磨损、耐腐蚀，适配高硬度陶瓷、金属、碳材料，无金属杂质引入。
精准可控：压力、通道孔径、循环次数可调，实现粒径、分散度、形貌的精准控制。
批次一致性：微通道内流体受力均匀，放大生产时小试参数可线性迁移，保障量产稳定性。
石墨烯、碳纳米管因强范德华力极易团聚，传统球磨、超声分散效率低、易损伤结构，微射流均质机可：
石墨烯剥离：150–300 MPa 压力循环 3–5 次，将多层石墨烯剥离为1–5 层纳米片，分散液稳定 30 天无沉降。
碳纳米管解团聚：将团聚体从数十微米降至 200 nm 以下，导电油墨导电率提升 40%，锂电池导电添加剂使倍率性能提升 25%。
应用场景：导电浆料、导热复合材料、新能源电极、电磁屏蔽材料。
CMP 抛光液（SiO₂、Al₂O₃、CeO₂磨料）是芯片制造核心耗材，纳米颗粒易团聚导致晶圆划伤、粗糙度高、良率低：
微射流均质机将磨料分散至100 nm 以下、PDI<0.15，解决团聚与沉降问题。
抛光后晶圆表面粗糙度 Ra<0.1 nm，良品率提升 20%，抛光液寿命延长 30%。
适配3D NAND、先进制程逻辑芯片的超精密抛光需求。
硅基负极：缓解纳米硅团聚与氧化，获得50–100 nm 均匀颗粒，减少嵌锂体积膨胀，电池循环寿命提升 50%。
固态电解质粉体：细化氧化物 / 硫化物电解质至纳米级，提升离子电导率与界面相容性。
磷酸铁锂 / 三元材料：打散二次颗粒，提升浆料分散均匀性，电池能量密度与倍率性能同步优化。
纳米银浆：解决团聚导致的方阻飙升问题，分散后粒径 < 200 nm、PDI<0.2，烧结温度降低 50–100℃，线路电阻率下降 40%。
催化材料：制备5–50 nm 高活性金属纳米颗粒，比表面积提升，催化效率与稳定性显著增强。
应用：柔性电子、PCB 线路印刷、燃料电池、汽车尾气催化。
结构陶瓷（氧化铝、氧化锆、氮化铝）：将原料粉体分散至50 nm 以下，烧结致密度达99% 以上，抗弯强度提升 40%，耐磨性增强。
电子陶瓷（钛酸钡、氧化锌）：粒径均一性提升，介电常数、绝缘性稳定性提高 20%。
聚合物基纳米复合材料：纳米填料（SiO₂、石墨烯、BN）在树脂中均匀分散，拉伸强度提升 30%、阻隔性提升 40%。
压力等级
实验室研发：100–200 MPa（基础分散、小试）
中试 / 量产：200–300 MPa（碳材料、高硬陶瓷）
超高端场景：300–400 MPa（石墨烯单剥离、超细 CMP 磨料）
交互容腔
温控与冷却
工艺验证
